1. 概述

RK3588J 是瑞芯微（Rockchip）推出的一款高性能 AIoT 處理器，支持多路 USB 接口，包括 USB 3.1 Gen1/Gen2。Type-C 接口因其正反可插、高帶寬、多功能集成（如 PD、DP Alt Mode）等優點，廣泛應用于現代電子產品中。本文將基于維芯科的WTC-RK3588-B核心板，介紹如何將 RK3588J 的 USB3.0 接口轉換為 USB Type-C 接口，并給出典型的原理圖設計方案。


2. RK3588J 的 USB3.0 接口說明


2.1 關于RK3588J 支持多個 USB 接口

其中包括：

USB3.1 HOST × 2

USB2.0 HOST × 2

USB3.1 OTG × 1（支持 Device/Host 模式）


2.2 關于USB3.0 信號包括：

TX+ / TX-（發送差分對）

RX+ / RX-（接收差分對）

USB2.0 D+ / D-

VBUS、GND

ID（用于Host/Device 識別）

在設計 USB Type-C 接口時，需綜合考慮 USB3.0 信號、USB2.0 兼容性、CC 腳識別等要素。


3. USB Type-C 接口基礎

USB Type-C 接口包含多個引腳：

VBUS / GND

USB2.0 D+ / D-

SuperSpeed TX/RX 差分對：TX1+/TX1-、RX1+/RX1-、TX2+/TX2-、RX2+/RX2-

CC1 / CC2：通道配置引腳，用于角色識別（Host/Device）、電流等級等

SBU1 / SBU2：用于音頻/視頻通道

在 USB3.0-only 的 Type-C 設計中，通常只使用一組 TX/RX 差分對，例如：

TX1+/TX1- ←→ RK3588J TX+

RX1+/RX1- ←→ RK3588J RX+


4. 典型原理圖設計


4.1 原理圖設計如下

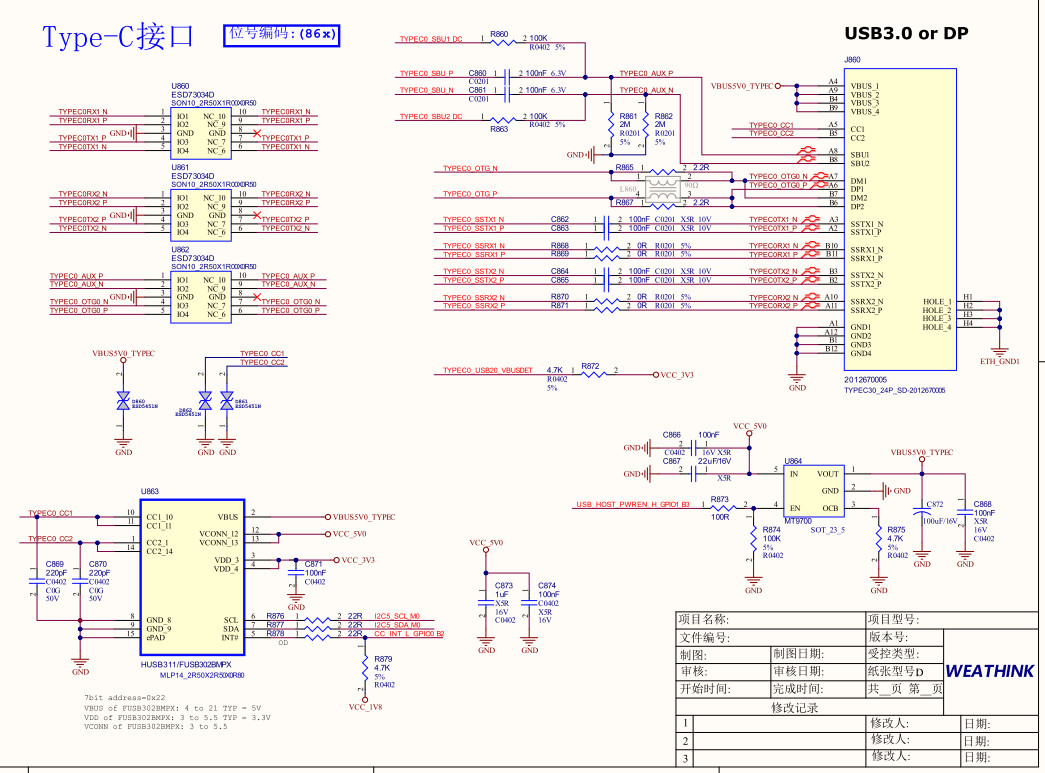

圖一 RK3588J的USB3.0接做Type-C.jpg

圖一 RK3588J的USB3.0接做Type-C


4.2 USB3.0 SuperSpeed 差分對連接

RK3588J 的 USB3.0 TX → 接 Type-C 的 TX1+/TX1-（或 TX2+/TX2-）

RK3588J 的 USB3.0 RX → 接 Type-C 的 RX1+/RX1-

注意走線長度匹配、阻抗控制（90Ω 差分）。


4.3 USB2.0 連接

D+ / D- 直接連接至 Type-C 的 A6/A7（D+）、A7/A6（D-）


4.4 CC 管腳連接

使用一顆 USB Type-C CC 控制芯片（本文使用FUSB302）：

CC1/CC2 接 Type-C 插座

控制芯片輸出 Host/Device 狀態通過I2C和INT引腳至 RK3588J


4.5 VBUS 控制

VBUS 由外部 5V 電源提供，通常通過電流保護開關（如 TPS2561、MT9700）控制輸出

控制信號可由 RK3588J GPIO 控制，或由 CC 芯片自動識別輸出



5. 設計注意事項

5.1 差分信號布線：

USB3.0 差分對需等長、阻抗控制（90Ω）。

盡量避免過多過孔、長 stub。


5.2 ESD 防護：

USB 接口靠近外部，需用 TVS 管做靜電保護。

CC 腳識別：使用成熟的 CC 控制芯片，簡化設計。

如果支持 OTG，需支持 CC 電平檢測與切換。

VBUS 電源路徑：建議加入過流保護和軟啟動電路（如 TPS系列芯片）。


6. 總結

在基于 RK3588J 的系統中設計 USB3.0 → Type-C 接口時，需綜合考慮 SuperSpeed 差分對走線、USB2.0 兼容性、VBUS 控制、CC 管腳識別等因素。通過合理選用 CC 控制芯片、電源管理芯片和 ESD 保護器件，可以實現穩定可靠的 USB Type-C 接口設計。當然選擇一款穩定的核心板也是特別關鍵的，比如Weathink的WTC-RK3588J-B核心板。如需進一步拓展支持 PD 或 DP Alt Mode，還需加入 PD 控制器等更高級別的設計模塊。
